Doherty PA 中辅功放关闭时信号为何走主功放？

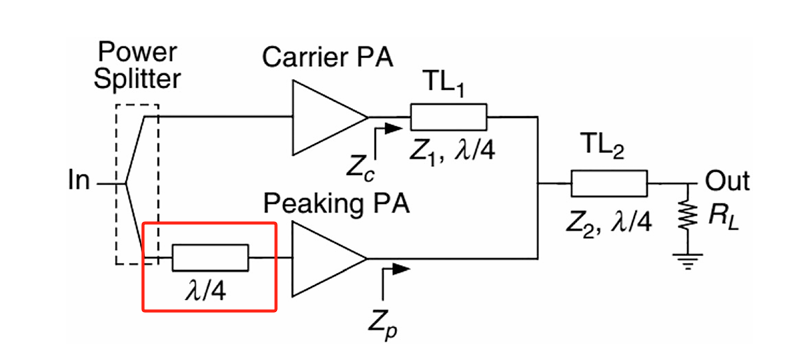

Q：请教大家一个问题 对于Doherty PA 如果在辅功放输入端用1/4波长线作为相位补偿的话 在辅功放关闭状态下 辅功放的栅极呈现高阻抗 经过1/4波长线后变成低阻抗 请问为什么在输入功率比较低的时候，信号经过功分器不走低阻抗的辅功放而走主功放呢？
A：功分器啊，跟阻抗高低没关系吧。
Q：请问我能不能这么理解呢？ 辅功放的输入端经过1/4波长线后变成低阻抗 跟功分器的50欧姆匹配不上 失配严重 所以信号过不去？
A：辅路没开，off状态，C类功放的AM\AM曲线。
Q：是没开 所以辅路的栅极是高阻抗状态 但是经过一段1/4波长线后 不就变成低阻抗了吗？
A：要我认为关心阻抗没有意义，你应该将管子理解为一个压控电流源。
Q：那我想知道 经过功分器之后 辅功放那部分的信号是因为开路无法导通，还是因为低阻抗导通到地了呢?
A：反射了。
Q：也就是说因为端口失配 所以辅路的能量被电阻吸收了对吧？
A：省略了匹配网络吧，这个图。每个功放输入还会有各自的匹配网络和前面的特征阻抗匹配吧。
A：关闭条件下，栅极也不是高阻态啊。off下，是输出电流源平面高阻状态，并不是输入。输入一般都是低阻，off态下面也是要经过匹配到输入电桥的匹配负载。只是c类和ab类输入阻抗一般会有频偏。但不是高阻态。
Q：多谢！
书中为什么用 Imax/2 公式？

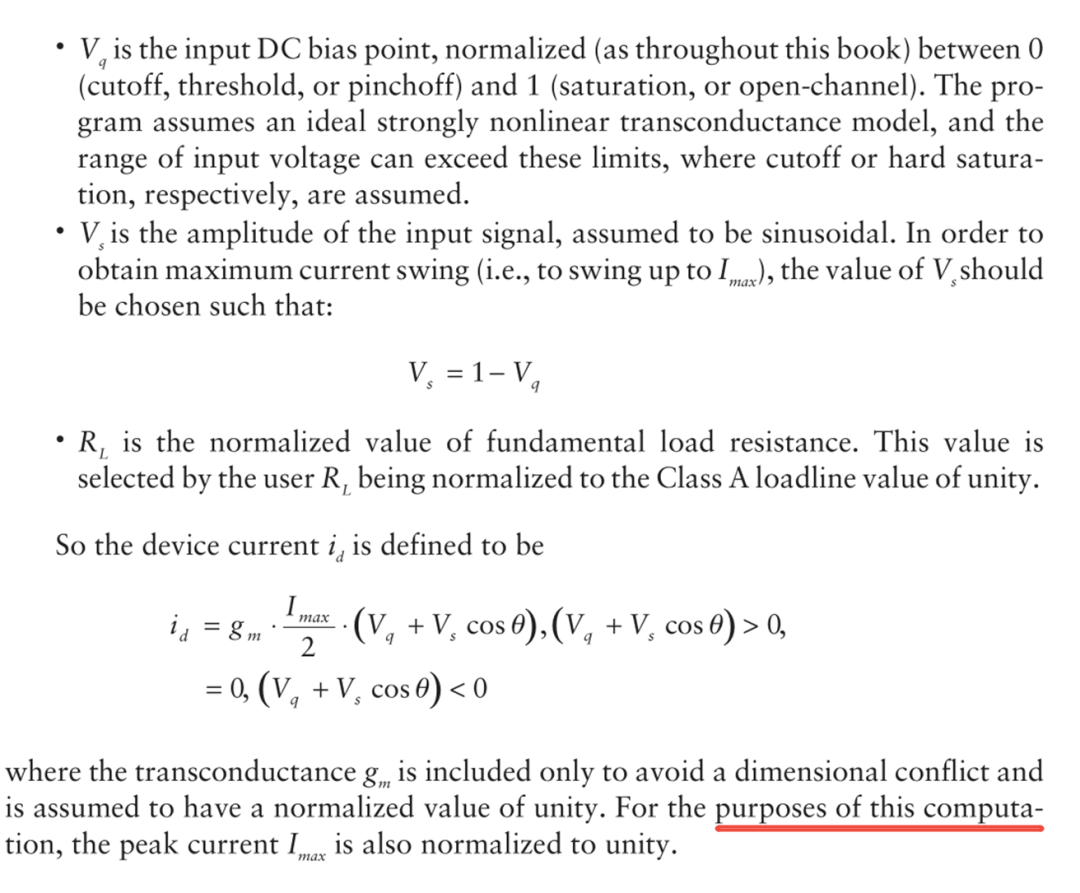

Q：打扰一下在《RF Power Amplifiers for Wireless Communications》书中，为啥会有Imax/2？没看懂这个公式， 有知道的同学，麻烦抽空指点一下，谢谢啦。p47。
A：就是导通的时候，漏极电流就是夸导✖栅极电压，压控电流源。
Q：Imax/2，是干啥的？

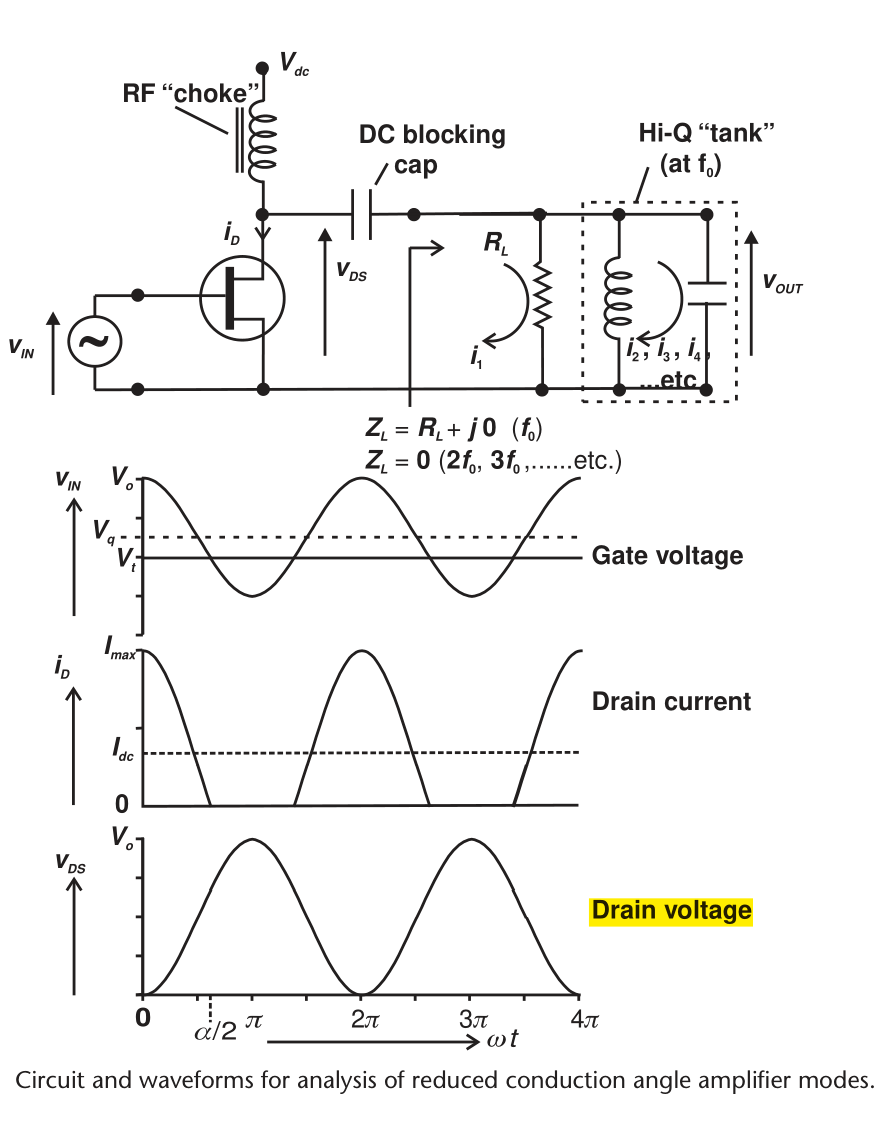

A：那个是把漏极电流归一化到imax/2，你把Imax/2放到左边，是不是漏极电流id除imax/2了，相当于归一化，除了一个常数，你再看它画出来的漏极电流图，最大值是不是2。就是因为是归一化了。
Q：gm还能✖直流量呢吗？
A：能呀，这里也写了是因为归一化。
Q：跨导✖Vq有啥物理意义吗，一个小信号参数✖直流电压。
A：它这里假定的是恒定夸导，相当于是完全线性的，直流也可以✖的。
Q：但这不太合理吧？

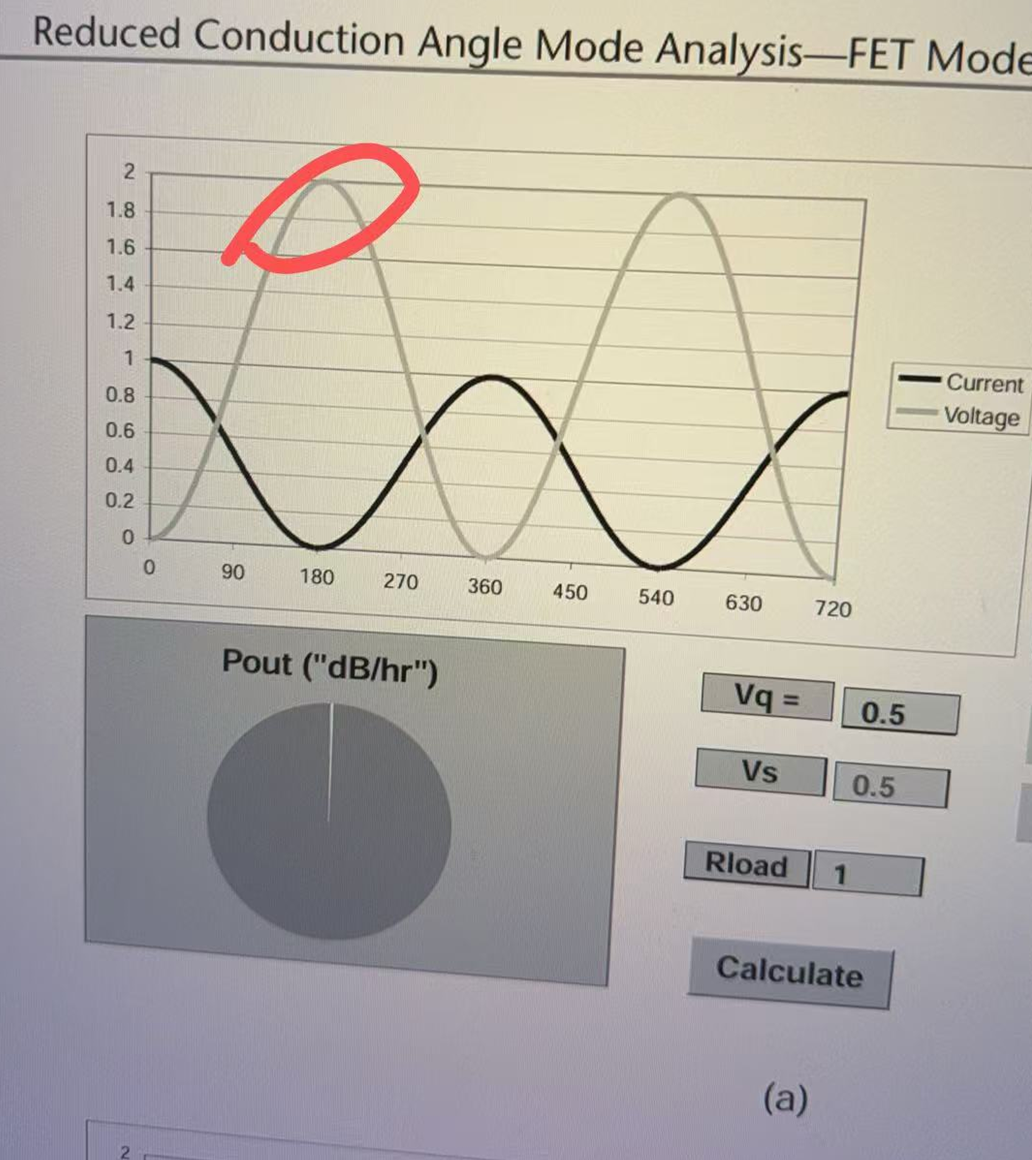

Q：这个imax的图形，相当于2了么？
A：“ 但这不太合理吧？ ” 可以的，相当于直流增益，“ 一个小信号参数✖直流电压” 这是夸导相当于大信号参数了。
漏极电流摆幅归一化到一，黑色的线。
A：“ 对，漏极电流摆幅归一化到一 ” 是的，没错。
射频开关电容阵列版图中 MOS 管必须用 RF 管吗？
Q：想问一下大家，射频电路在画版图得时候，像开关阵列中得MOS管一定要用rf管吗？如果不用的话，仿测一致性会差很大吗？
A：开关不一定吧，开关电容吗，功率管的话还是要的。
Q：对，开关电容阵列。
A：反正电路用哪个就用哪个。
Q：请感觉rf管子画版图不太好画。
A：开关电容那堆可以用着普通的没有guard ring（应该）。
Q：好嘞好嘞，感谢！！！
IFA和PIFA是不是一样的？
Q：IFA和PIFA是不是一样的？
A：相似但不一样，都有短路枝节。

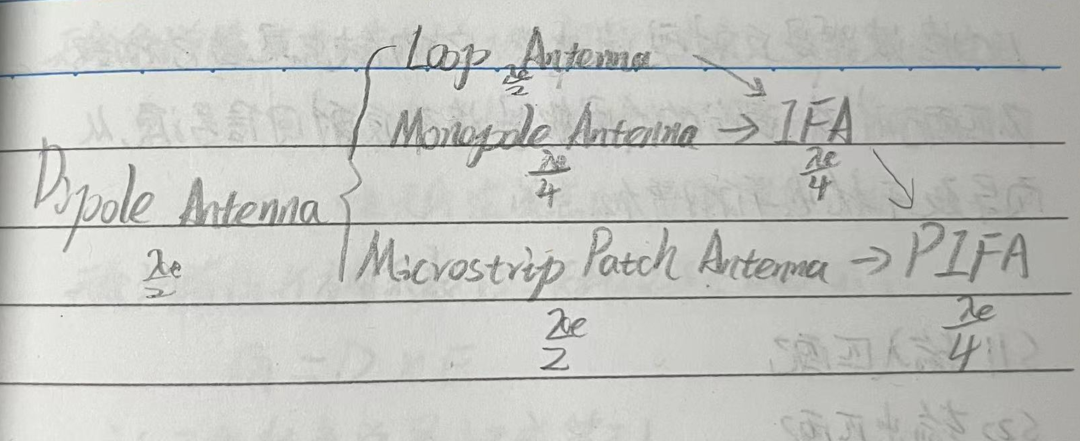

PIFA天线就要平面IFA天线的意思，它是结合了IFA天线和微带贴片天线，发展起来的，你可以认为把微带贴片天线多加一个下地点就成了PIFA，把IFA立起来加个平面成3维的结构也成了PIFA。
所以PIFA结合了IFA与微带贴片天线的优点，天线可以做小型化，抗干扰性强，低SAR值，结构多样，可以实现多频设计。
但它有个限制，就是要有一定的离地高度，最少6mm，否则天线的效果会不太好，你可以通过CST做个PIFA天线，把高度H设为变量，试试就知道了，高度越低效果越差。我之前有做过联想要求的4.5mm高度的小型化PIFA，可能说能用。
Q：学到了，谢谢分享！

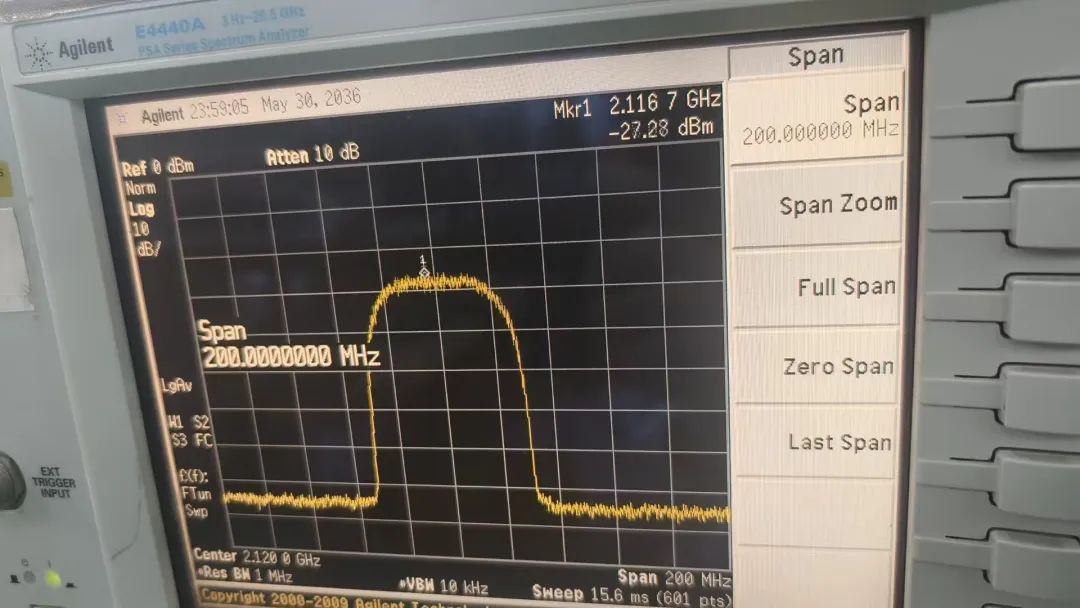

这个波形用pathwave怎么生成呀？
Q：有没大佬知道这个波形用pathwave怎么生成呀？5GNR,QPSK。
A：systemvue里面自带吧，或者，你们公司有没有他们家仪表，有直接打电话，你说需要他们波形文件，如果没有他们FAE 直接打他们官网电话，他会找人联系你的。
Q：有的，我去试试，好的，谢谢哥！
A：客气了。
WiFi5 PA用在WiFi6上会有啥问题？
Q：请教大佬们一个问题：带宽和功率要求未超PA手册要求的情况下，WiFi5的PA（或LNA/FEM）用在WiFi6上会有啥问题？能想到的是6比5的峰均比高，另外5的PA和6的PA在芯片工艺还是哪里有什么样的 区别？
A：WIFI5和WIFI6的FEM引脚定义差不多，如果你用WIFI5的PA去测试11ax的信号DEVM能测过的话，应该可以用。
Q：好的，感谢大佬。
频谱仪可以调模板直接测OIP3吗？
Q：请问频谱仪是可以调模板直接测OIP3吗？
A：现在的频谱仪都有这个模版，你找找TOI这一项。人工算也不麻烦。
Q：这个感觉像是IM3啊？双音信号的？
A：oip3我一般看频谱用公式算，不太会搞模板。

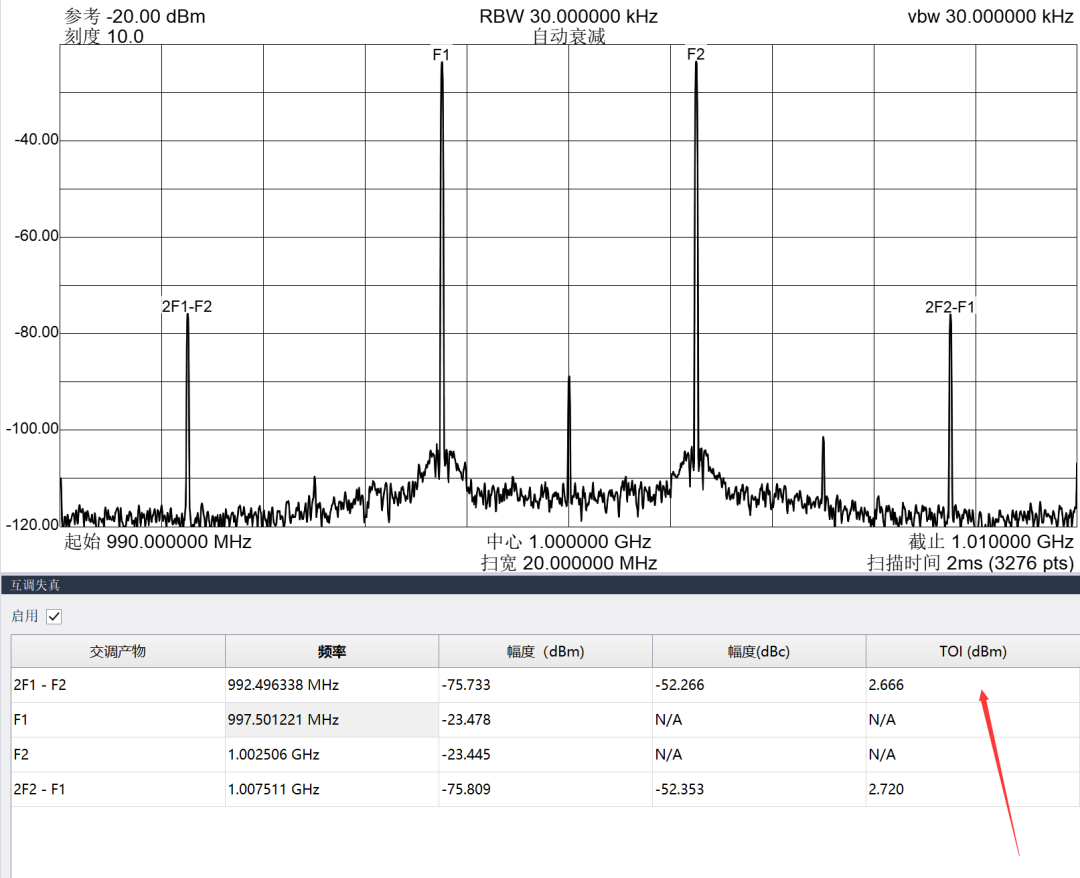

Q：
A：哦哦，懂了，这个就是，学到了。
